#203 Conduttività elettrica
Se un connettore serve solo a collegare un termostato bimetallico (o un protettore termico) a un circuito elettrico, dall’altra parte tale circuito viene alimentato dalla corrente elettrica che scorre attraverso i cavi elettrici oppure nei circuiti stampati. Questo passaggio di corrente consente il funzionamento di una macchina o di un componente di essa. Come, ad esempio, una resistenza elettrica o un motore elettrico. Ma che cosa hanno di così particolare i cavi elettrici?
I cavi elettrici sono l’elemento attraverso il quale passa la corrente elettrica che alimenta una macchina o più in generale un circuito elettrico. Sono costituiti da un conduttore, in genere un filo di rame nudo o placcato con stagno, argento o nichel oppure più raramente in alluminio, a seconda dell’applicazione e delle caratteristiche dei materiali. Viene infine avvolto da un isolante per evitare che si crei un corto circuito.
Il conduttore può essere formato da un filo unico, detto rigido, oppure dall’insieme di più fili, e in questo caso prende il nome di trefolo. Questo rende il cavo più flessibile ma nello stesso tempo resistente.
La sezione del singolo filo del conduttore è un elemento molto importante per determinare l’intensità massima di corrente che può scorrere attraverso il cavo. Per determinare ciò con precisione sono stati sviluppati diversi sistemi di classificazione. Il più comune e standardizzato attualmente è il sistema AWG, American Wire Gauge. Venne utilizzato per la prima volta nel 1857 negli Stati Uniti e in Canada. Questo sistema classifica i diversi diametri dei cavi attribuendo una numerazione da 0000 [4/0] a 40 AWG. La versione definitiva di questo sistema è stata messa a punto nel 1957 da Joseph Rogers Brown della società Brown & Sharpe, produttori di strumenti di misura. Per questo motivo il sistema AWG è anche noto come sistema Brown and Sharpe wire gauge (B&S).
Il valore di AWG è espresso come numero intero e ad ogni valore corrisponde una dimensione specifica (in mm, pollici, mm2 o kcmil). In questo sistema, all’aumentare del numero misurato corrisponde la dimensione del filo che sarà progressivamente sempre più piccola. Pertanto, un 20AWG avrà un diametro superiore a un 24AWG.

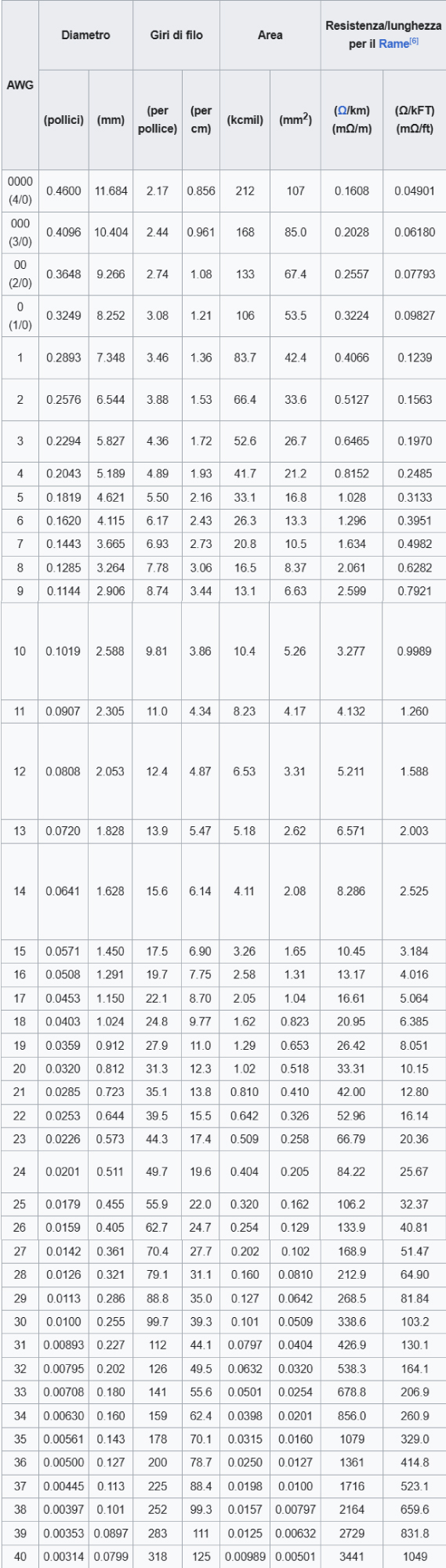

Estratto dalla tabella all’indirizzo https://it.wikipedia.org/wiki/American_wire_gauge
Un diametro del cavo maggiore consente una maggiore portata in Ampere [A]. Perciò è importante per qualsiasi dispositivo di controllo termico (protettori termici o sonde di temperatura) poter adattare un cavo idoneo alle prestazioni che saranno richieste. Per poterlo fare è necessario che i partner con cui si collabora abbiano la giusta flessibilità per fornire il prodotto con il cavo richiesto, anche quando questo è fuori dallo standard. R&D Components è in grado di farlo, grazie alla sua fitta rete di partner altamente qualificati e preparati a sostenere le necessità dei clienti, indipendentemente dai volumi.
