#216 CODICE COLORE

Quando un componente è molto piccolo è difficile riportare sul suo corpo le principali informazioni che lo caratterizzano e spesso si è costretti a fare delle scelte, sempre se possibile. Ma se il suo posizionamento è in un punto difficilmente raggiungibile o addirittura all’interno di un’apparecchiatura o un avvolgimento, come possiamo capire quale sarà la temperatura d’intervento del componente?

In questo particolare caso ci vengono in aiuto i colori che, singoli o accostati ad altri, creano una codifica che il DIN (Deutsches Institut für Normung – Istituto tedesco per la standardizzazione) ha disciplinato. Il codice colore viene utilizzato costantemente negli impianti elettrici, per individuare le diverse fasi o le funzioni del cavo:

• Nero: solitamente utilizzato per i cavi di alimentazione in corrente alternata (AC) e utilizzato come colore di cavo per indicare la “fase”.

• Blu: utilizzato nella maggior parte dei casi per identificare i cavi neutrali nell’impianto elettrico, “neutro”.

• Verde/Giallo: questo accoppiamento viene utilizzato per indicare la messa a terra o di protezione.

• Bianco o Grigio: utilizzato per cavi neutri o conduttori di ritorno.

• Arancione o Giallo: utilizzato per scopi specifici, come i cavi di controllo o di segnalazione.

Nel mondo del controllo o della rilevazione della temperatura il codice colore viene applicato ai cavi di collegamento con regolarità.

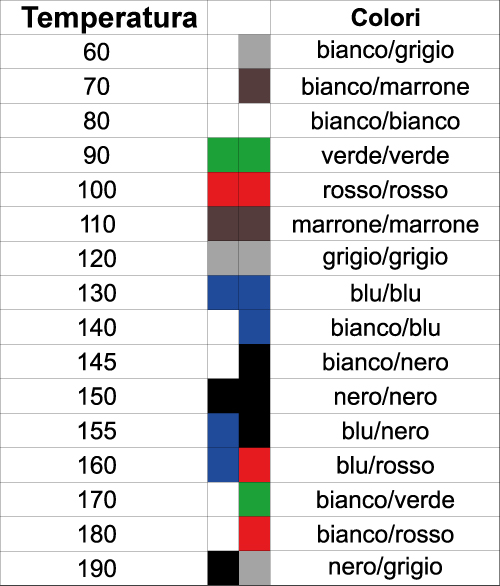

Ad esempio, per i sensori PTC o termistori le normative di riferimento sono le norme DIN 44081 e DIN 44082 ed è stata disciplinata una lunga scala di accoppiamenti di colori ognuno dei quali indica una temperatura

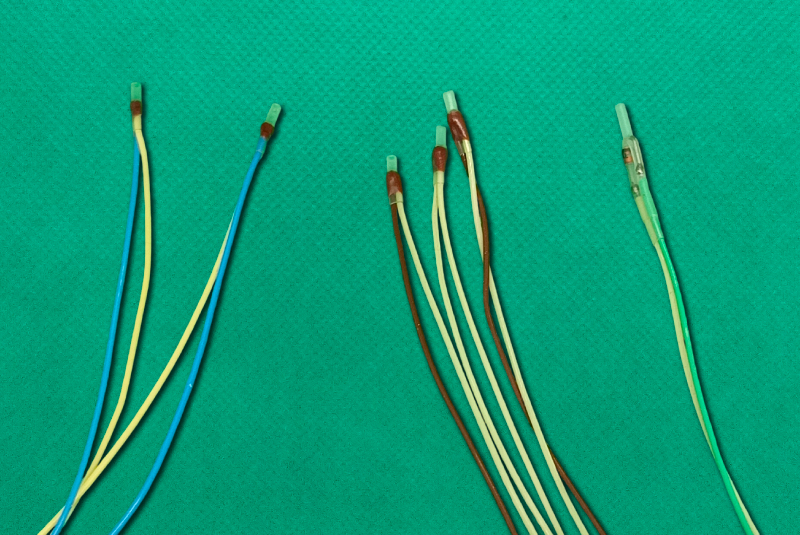

Sappiamo che il PTC può avere diverse esecuzioni: singolo, in coppia e a terna, fino a una configurazione esadreale.  In questi casi il codice colore si riferisce ai cavetti esterni, mentre quelli di collegamento sono quasi sempre gialli.

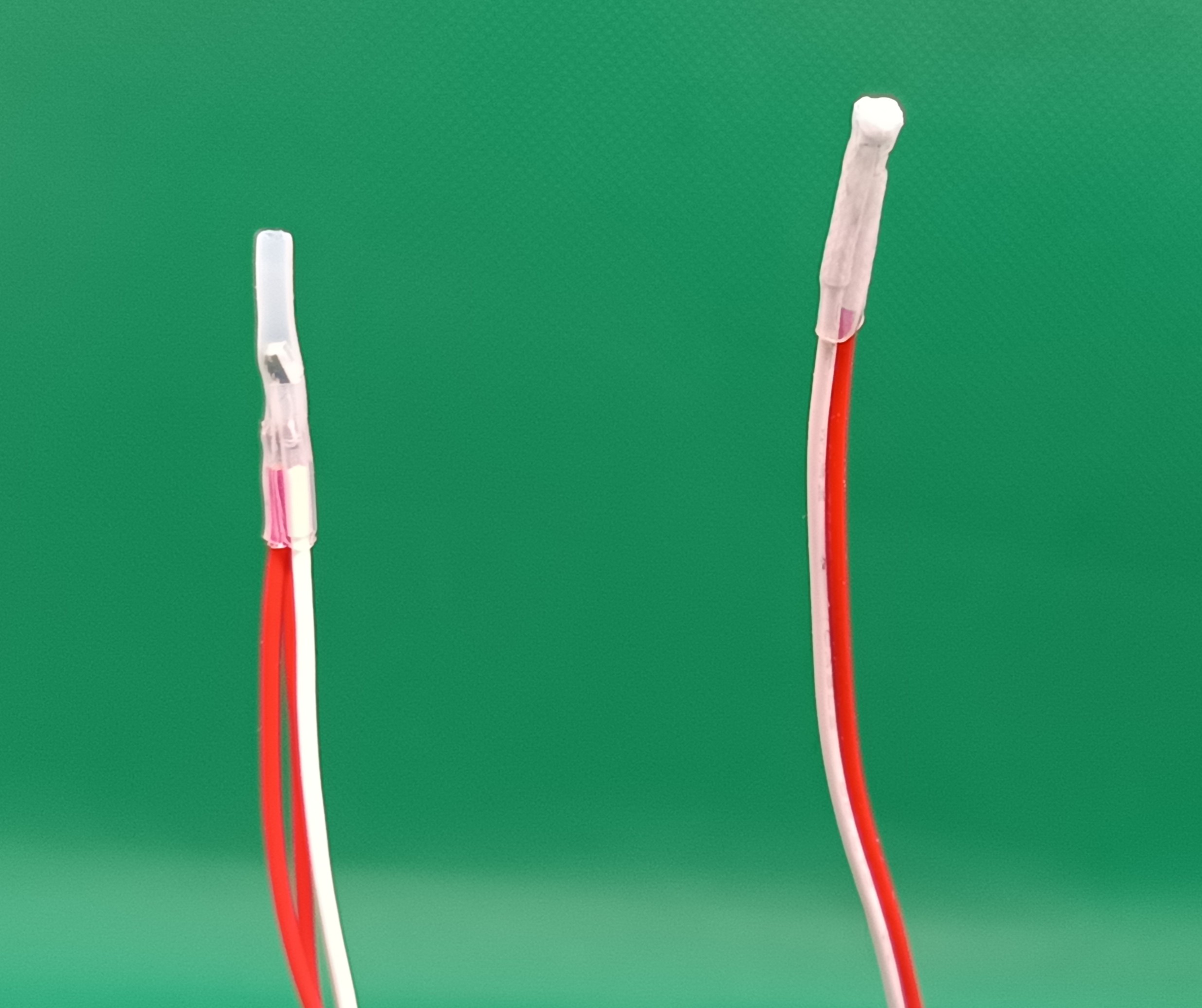

La codifica delle sonde Pt100 è affidata alle norme DIN EN 60751, che prevede l’utilizzo dei seguenti colori identificativi:

2 Fili: 1 Rosso (+) e 1 Bianco (-)

3 Fili: 1 Rosso (+) e 2 Bianchi (-)

4 Fili: 2 Rossi (+) e 2 Bianchi (-)

In questo caso il colore bianco del cavo indica il neutro o il ritorno, mentre il rosso la polarità positiva o l’alimentazione.

Invece i PT1000, pur mantenendo generalmente gli stessi colori, rosso e bianco, hanno le polarità diverse. Quindi la positiva per il cavo bianco e la negativa o di ritorno per il rosso. Le configurazioni prevedono:

2 Fili: 1 filo bianco e 1 filo rosso.

3 Fili: 1 filo bianco e 2 fili rossi

4 Fili: 2 bianche e 2 rossi

Anche i sensori KTY vengono identificati con specifici codici colore basati sulla normativa DIN 47100 che prevede:

• KTY 84-130: Bianco/Verde
• KTY 84-152: Bianco/Marrone

Una normativa indicativa (che diventa consuetudine perché non vige nessun obbligo in materia) ma grazie alla quale se vediamo due fili di collegamento uscire da una macchina o da un avvolgimento siamo in grado di capire se conducono a un PTC, a un PT o a un KTY.

Invece, prima che spopolassero le stampanti laser capaci di scrivere su qualsiasi tipo di materiale, qualche produttore di protettori termici utilizzava un codice di tre strisce colorate per individuare le diverse temperature del loro range.

Infine, quasi tutti i produttori di termostati bimetallici stampano codice e temperatura sotto la base del termostato. Ma una volta fissato non è più possibile vedere la sua temperatura, se non consultando le specifiche tecniche. Così alcuni produttori chiedono un piccolo processo di customizzazione del prodotto e di mettere un segno distintivo su ogni pezzo, in genere un puntino colorato, per individuare una delle temperature che il cliente acquista oppure se si tratta di un termostato con i contatti normalmente aperti o normalmente chiusi.

Nulla di impegnativo, ma per poterlo realizzare servono società flessibili in grado di mettere le esigenze del cliente davanti alla pigrizia o a procedure chiuse e rigide dalle quali non hanno intenzione di uscire. R&D Components ovviamente cerca sempre di provare a soddisfare le richieste dei suoi clienti e vista la sua vasta conoscenza del mercato riesce a circondarsi di partner validi e flessibili, capaci di accogliere le richieste dei suoi clienti.
